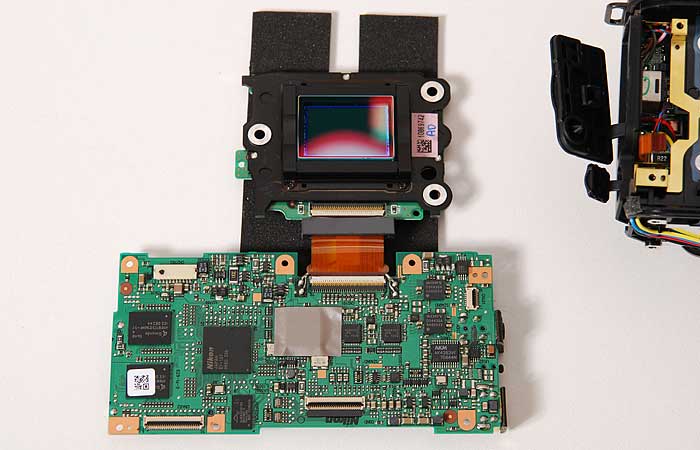

Non è necessario dissaldare la scheda del sensore da quella principale... |
|

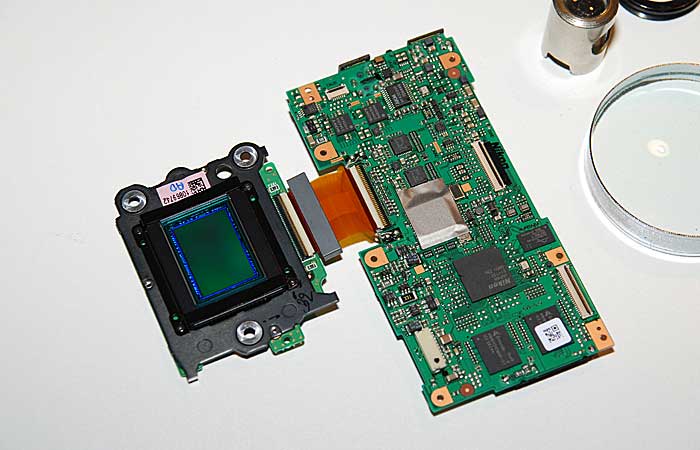

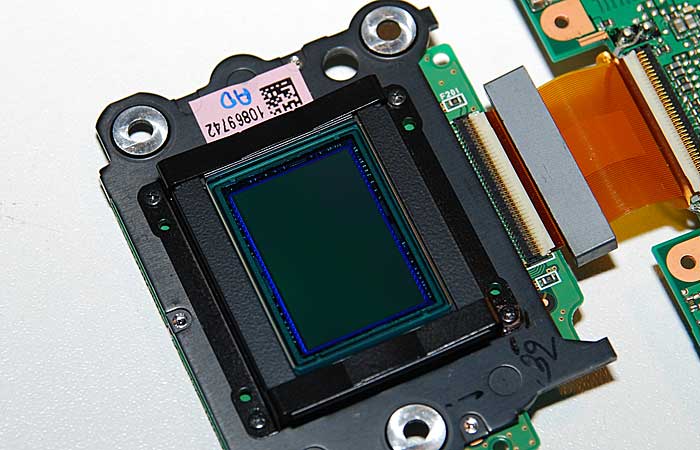

Particolare del gruppo sensore...
|
|

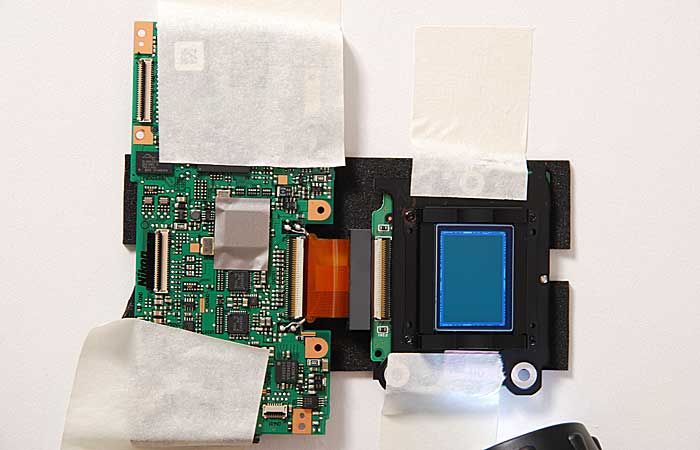

La scheda viene adagiata su un supporto in gomma e bloccata tramite adesivo in carta...
|
|
Così è possibile analizzare il problema, assodato che la polvere è al di là della superficie si procede alla rimozione del filtro... |
|
|

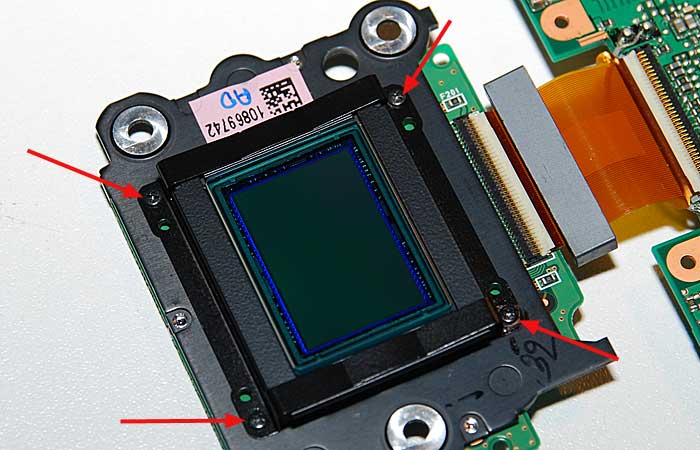

Rimozione della cornice che tiene il filtro.. |
|

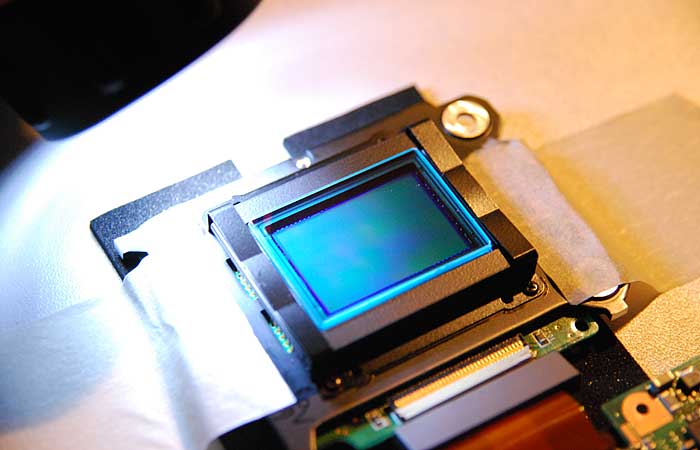

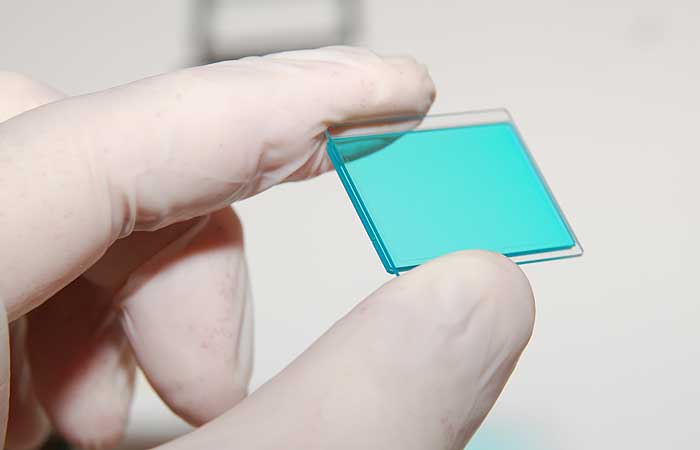

| La polvere si trova effettivamente sull'altro lato del filtro (è visibile solo tramite un potente lentino e con opportuna angolazione della fonte luminosa) |
|

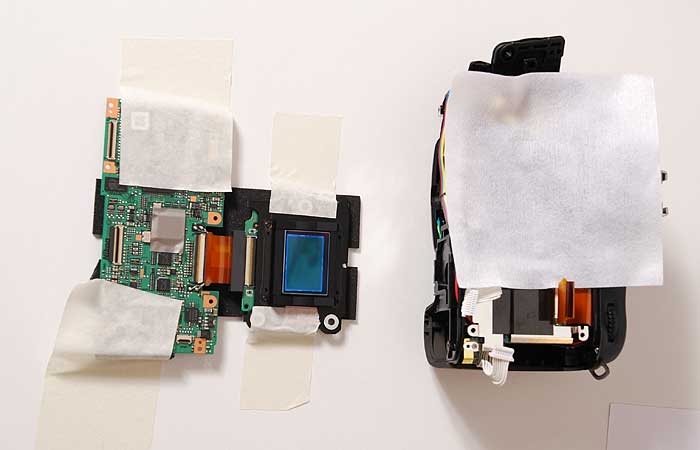

Durante la fase di rimozione bisogna essere più rapidi possibili al fine di non fare enrare polvere sul sensore vero e proprio, nel frattempo la macchina e il filtro verranno coperti con panni in microfibra o pac ped... |
|
Eseguita la pulizia si procede al rimontaggio del filtro originale o di quello ad infrarossi...(verrà trattato in una sezione apposita) |
|

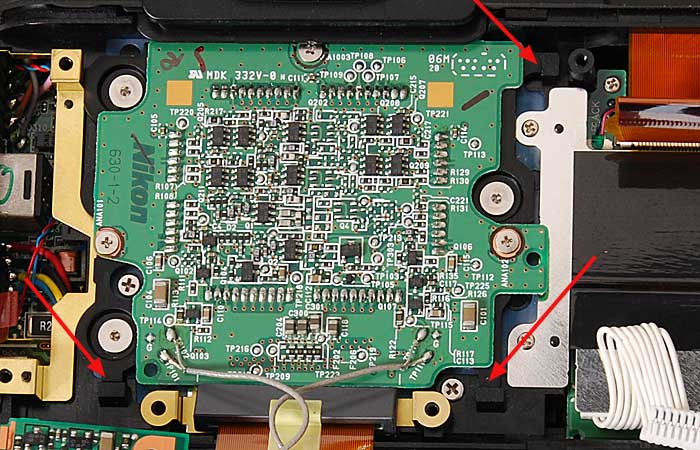

Riferimenti per il corretto riposizionamento... |
|
|
|

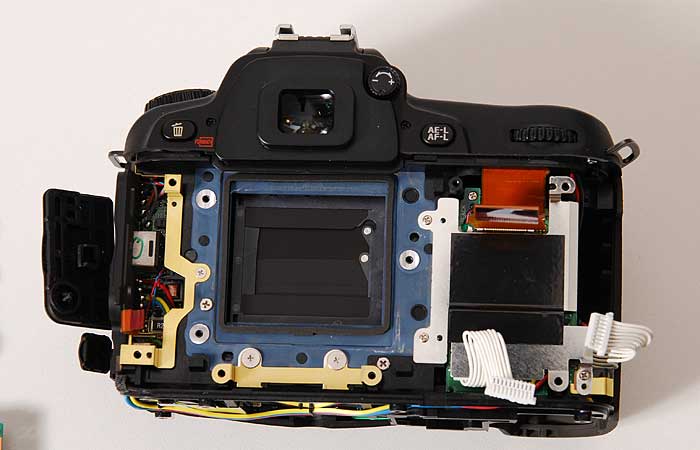

Particolare dell'otturatore... |
|

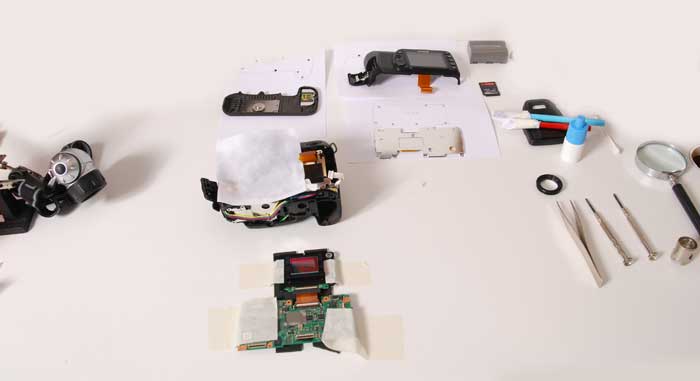

Postazione di lavoro... |
|

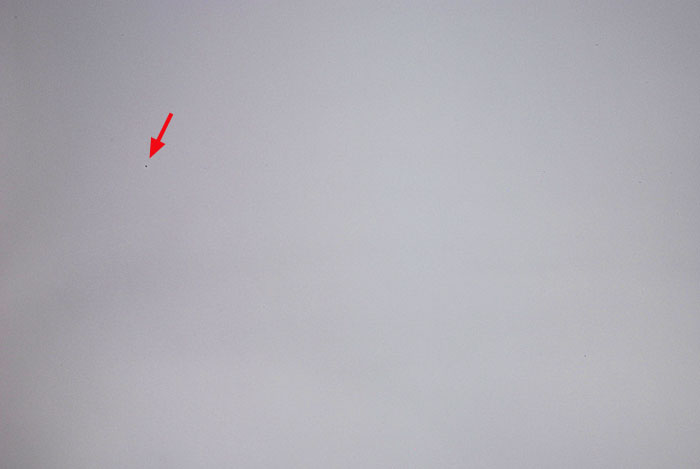

Scatto di test eseguito a lavoro ultimato ad F29, purtroppo l'elettricità statica non perdona, un nuovo puntino di polvere è rimasto ancora al di là del filtro, ma è cosa ben gestibile senza smontare di nuovo la macchina...
|
|
